Rơle khởi động tủ lạnh là linh kiện quan trọng và cần thiết được tích hợp trên các dòng tủ lạnh. Thế nhưng một số người vẫn không biết Rơle khởi động tủ lạnh là gì ? Thay Rơle khởi động tủ lạnh giá bao nhiêu ? Ở bài viết hôm nay, Điện Lạnh Khánh Trung sẽ giúp bạn giải mã một cách đầy đủ và chi tiết nhất.
Contents

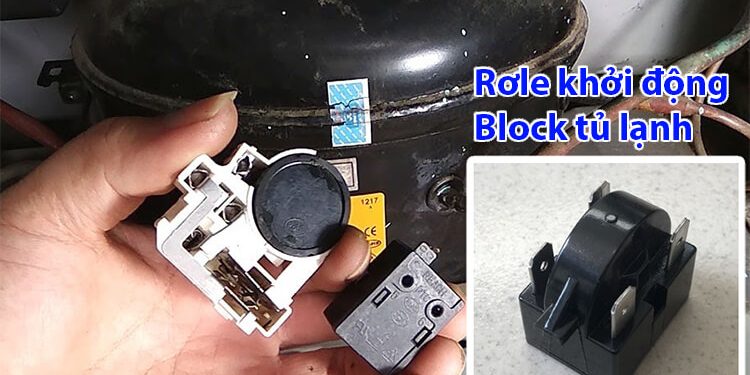

Rơle khởi động tủ lạnh là gì ?
Rơle khởi động còn có tên gọi khác là rơle khởi động máy nén hoặc tụ đề tủ. Đây là bộ phận không thể thiếu đối với block nén của thiết bị, với vai trò cấp điện cho 3 chân C R S để khởi động động cơ 1 pha có cuộn khởi động. Rơle này được chia làm 2 loại gồm: Kiểu dòng điện và kiểu bán dẫn.
Chức năng
Rơle khởi động thường được đấu với chân S và R ở động cơ block nén của tủ lạnh. Nhờ nguồn điện từ chân R, rơle sẽ kích nguồn cho chân S nhằm khởi động cho động cơ 1 pha. Ở dòng tủ lạnh cơ ứng dụng máy nén 1 pha, bắt buộc phải có rơle khởi động thì tủ mới chạy được.
Phân loại rơle khởi động tủ lạnh bạn cần biết
Hiện nay, rơle khởi động tủ lạnh được chia làm 2 loại chính đó: Rơle khởi động điện từ và rơle khởi động bán dẫn
Rơle khởi động điện từ
Cấu tạo:
- Một đĩa điện trở bán dẫn
- Cặp tiếp điện
- Vỏ rơle
- Giắc cắm điện
Nguyên lý hoạt động:
Khi cấp điện cho tủ lạnh vận hành thì dòng điện sẽ chạy qua rơle khởi động, bởi dòng điện lớn khiến đĩa điện trở ở rơle khởi động nóng lên và điện trở sẽ tăng cao, dường như không dẫn điện, ngưng cấp điện cho cuộn khởi động. Vì quán tính nhiệt lớn khiến rơle khi hoạt động không dẫn điện.
Rơle khởi động bán dẫn
Cấu tạo:
- Vỏ rơle
- Lõi cuộn dây điện từ
- Cuộn dây điện từ
- Lõi sắt gắng tiếp điểm động và tiếp điểm tĩnh
Nguyên lý hoạt động:
Khi đóng mạch ở động cơ, tiếp điểm động sẽ được lắp cùng lõi sắt của cuộn dây điện từ. Rô to đứng im khiến dòng điện chạy qua cuộn làm việc CR là dòng ngắn mạch có trị số lớn.
Cuộn dây điện từ sẽ sinh ra từ trường mạch nhằm hút lõi sắt lên và đóng tiếp điểm cấp điện cho cuộn khởi động CS. Vì dòng lệch pha đi qua cuộn khởi động làm rô to quay, đạt 75% tốc độ định mức.
Dòng điện qua cuộn dây làm việc CR giảm xuống lực sinh ra ở cuộn dây, dòng điện không đủ để giữ lõi sắt. Từ đây lõi sắt rơi xuống ngắt tiếp điểm của cuộn khởi động và dừng hoạt động với cuộn CR.
Dấu hiệu nhận biết rơle khởi động tủ lạnh bị hỏng
Khi thấy rơle tủ lạnh bị hỏng bạn cần phải thay nó ngay. Dưới đây là những dấu hiệu để nhận biết rơ le hỏng, cụ thể như sau:
Tủ lạnh chạy ngắt liên tục
Khi rơle khởi động hỏng sẽ không khởi động được block nén để tủ làm lạnh, đông đá. Bạn cần kéo tủ và quan sát block nén tủ lạnh, block nén chạy phát ra âm thanh lạ, nhiệt độ nóng, sau thời gian sẽ ngắt.
Nếu việc này diễn ra thường xuyên chứng tỏ rơle hỏng, không khởi động được máy nén, máy nén chỉ chạy cuộn dây R làm dòng điện tăng cao. Với sự cố này hãy kiểm tra rơle khởi động bằng đồng hồ VOM và thay rơle khởi động mới.
Tủ lạnh không lạnh không đông đá
Rơ le khởi động là linh kiện giúp block nén có thể khởi động và chạy được. Khi linh kiện hỏng thì block nén không thể chạy để nén ga lạnh, vì thế tủ sẽ không đông đá và không lạnh. Trường hợp này bạn cần nhờ thợ kỹ thuật lành nghề để kiểm tra và thay linh kiện.
Tủ lạnh không chạy
Tủ lạnh không hoạt động cũng là dấu hiệu biểu thị rơle khởi động hỏng. Với khả năng khởi động motor và động cơ 1 pha, rơle sẽ lắp vào block nén giúp block chạy nén ga lạnh. Linh kiện phụ tải này rất dễ hư vì nó phải kích hoạt block nén liên tục khi linh kiện chạy.
Cách kiểm tra rơle khởi động tủ lạnh còn sống hay chết
Với kiến thức chuyên môn, điện lạnh Khánh Trung sẻ hướng dẫn bạn chi tiết cách xác định rơle còn sống hay đã chết ngay bên dưới:
Đối với cách đo rơle cuộn cảm điện từ
- Sử dụng đồng hồ vạn năng
- Chạm 2 que đo vào vị trí giắc cắm rơle
- Nếu kim nhảy chứng tỏ thông mạch, rơle còn sống và ngược lại
Đối với rơle điện tử
Cách 1: Tháo rời rơle ra, thử lắc mạnh nếu bên trong có tiếng kêu thì nó đã hỏng
Cách 2: Bạn sử dụng đồng hồ ampe hoặc đồng hồ vạn năng cũng được
- Đối với đồng hồ ampe bạn vặn núm về vị trí đo Ohm như hình
- Chạm hai que kim vào hai chân rơle khởi động
- Nếu trên màn hình led nhảy số hoặc phát ra tiếng kêu thì rơle còn sống, ngược lại rơle đã hỏng
Báo giá thay rơle khởi động tủ lạnh
Mức giá thay rơle tủ lạnh sẻ phụ thuộc vào hãng tủ lạnh bạn đang sử dụng cụ thể như Mitsubishi, Electrolux, Toshiba, Samsung, Hitachi, Sanyo, Panasonic, Sharp, LG…
Cụ thể:
- Công thay: 100.000 đ – 150.000 đ
- Rơle: 50.000 đ – 80.000 đ
Mọi nhu cầu liên hệ ngay 0905 826 661 để được hỗ trợ, với kinh nghiệm chuyên ngành, điện lạnh Khánh Trung sẻ hướng dẫn bạn có thể tự thay tại nhà mà không cần thợ
